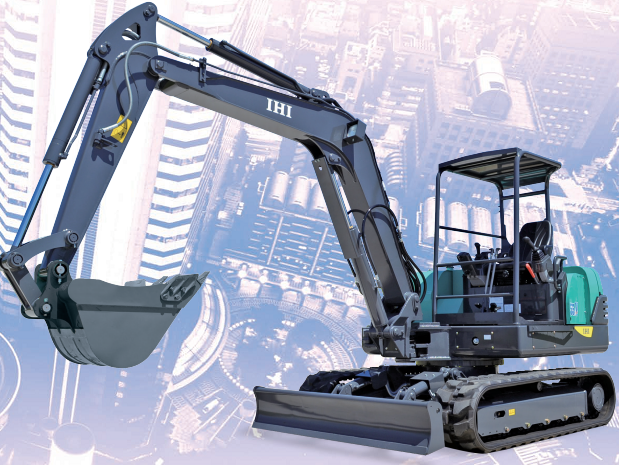

Model	Transportation Wight				Bucket Capacity (ISO)		Engine Rated Output
	TOPS Canopy		Cabin
	kg	lbs	kg	lbs	m3	ft3	kW/min-1	PS/rpm
9VX3	890	1,962	-	-	0.022	3/4	7.3/2400	9.9/2400
17VX3	1,550	3,417	1,650	3,638	0.044	1-1/2	10.5/2300	14.3/2300
25V4-F (Tier 4)	2,500	5,511	2,650	5,842	0.08	2-3/4	17.6/2400	23.9/2400
30V4 (EU) (Tier 4)	3,030	6,680	3,180	7,011	0.09	3	17.5/2200 16.8/2200	23.8/2200 22.8/2200
35V4 (EU) (Tier 4)	3,450	7,606	3,600	7,937	0.11	3-1/2	17.5/2200 16.8/2200	23.8/2200 22.8/2200
45V4-F (EU) (Tier 4)	4,630 4,650	10,207 10,251	4,780 4,800	10,538 10,582	0.14	5	32.4/2400	44.1/2400
55V4-F (EU) (Tier 4)	4,990 5,010	11,001 11,045	5,140 5,160	11,332 11,376	0.16	5-1/2	32.4/2400	44.1/2400
60V4-F (EU) (Tier 4)	5,350 5,370	11,795 11,839	5,500 5,520	12,125 12,169	0.18	6-1/2	32.4/2400	44.1/2400
85V4 (EU) (Tier 4)	-	-	8,440	18,607	0.25	6-1/2	44.3/2100	60.2/2100
35N4 (EU) (Tier 4)	3,290	7,253	3,440	7,584	0.11	3-1/2	16.8/2200	22.8/2200
55N4 (EU) (Tier 4)	5,350	11,795	5,500	12,125	0.18	6-1/2	47.6/2400	64.7/2400

THÔNG SỐ KỸ THUẬT CỦA MÁY ĐÀO KATO MODEL HD820V



ĐỘNG CƠ
Model	Mitsubishi 4M50-TLE3A , điezel 4 kỳ có turbo tăng áp.
Số xi lanh	4
Đường kính xi lanh	114 mm
Hành trình	120 mm
Dung tích xi lanh	4,9L
Công suất động cơ	112,5kw/ 2,000 vòng/phút
Mô men	564N.m / 1,600 v/ph
Tỷ số nén	17,5 : 1
Hệ thống nạp NL	Bơm nhiên liệu trực tiếp
Hệ thống làm mát	làm mát bằng nước tuần hoàn dưới áp suất được tạo ra bởi bơm hướng tâm.
Hệ thống bôi trơn	Bơm tạo ra dầu có áp suất cao.
Khởi động	Bằng điện , 24V-5KW
Máy phát	Đầu phát 24V-50A
HỆ THỐNG DI CHUYỂN
Mô tơ di chuyển	Các mô tơ pít tông với trục riêng biệt , có gắn bộ giảm tốc ở mỗi phía.
Phanh	Mỗi bên có phanh đĩa dừng độc lập , được phanh tự động khi ở trạng thái trung hoà
Xích	46 ở mỗi bên
Điều chỉnh xích	Xi lanh dầu cùng với lò so giật
Bôi trơn
Vận tốc di chuyển	0 đến 5,5 km/h (3 tốc độ)
Khả năng leo dốc	70% (350)
Lực kéo tối đa	185 KN, 17.800 Kgf
Khoảng sáng gầm	465 mm
Chiều dài xích	4170 mm
HỆ THỐNG THUỶ LỰC Hai bơm thuỷ lực được điều khiển bởi "APC" (Hệ thống điều khiển năng lượng tự động), được chế tạo bởi hãng Kato. Hệ thống này sẽ tự động nhận biết được đâu là điểm cần năng lượng và tự động điều chỉnh áp suất nén cũng như là lưu lượng của bơm cho phù hợp với sức tải. Hệ thống APC mới này sẽ giúp công suất đầu ra của bơm đạt tối đa với mức tiêu hao nhiên liệu tối thiểu.
Bơm thuỷ lực	bơm kép pít tông và bơm bánh răng
Lưu lượng tối đa	2 x 230 L/phút
áp suất tối đa	34.3 MPa
áp suất tối đa (cho mạch di chuyển)	36.3 MPa
Lọc dầu	Lọc dầu toàn bộ với các bộ phận có thể thay thế dễ dàng
Van điều khiển	5 + 4 cấp .
Bơm dẫn hướng	Dạng bánh răng
Thiết bị làm mát dầu thuỷ lực	Dạng tuần hoàn cưỡng bức
Van xả	Sơ cấp và thứ cấp trên mỗi mạch
CA BIN VÀ HỆ THỐNG ĐIỀU KHIỂN
Cần phải	Điều khiển cần và gầu xúc
Cần phải trong (có pedan chân)	Điều khiển phía bên phải
Cần trái	Điều khiển Tay và tang quay
Điều khiển dẫn hướng	Di chuyển, cần, tay, gầu và tang quay
Đồng hồ đo	Đo giờ hoạt động, Nhiệt độ nước và đo mức nhiên liệu
Các màn hình hiển thị	áp suất dầu động cơ, Lọc dầu động cơ, Lọc dầu thuỷ lực , Nhiệt độ dầu thủy lực, Nhiệt độ nước , Mức nước, Mức nhiên liệu, Nạp ắc quy, Màn hình kiểm soát năng lượng tự động, lọc gió.
Các đèn hiển thị	Đèn cảnh báo và đèn hiển thị quá nhiệt độ động cơ
Các đèn làm việc	Gắn trên phía trái của cần và gắn trên khung
Biểu đồ dầu nhớt	Phía trong hộp đồ nghề.
HỆ THỐNG QUAY
Vận tốc quay tối đa	13,5 vòng/phút
Bán kính quay phía sau	2,750 mm
Bán kính quay phía trước tối thiểu	3460 mm
CẦN, TAY VÀ GẦU
Xi lanh cần	2 xi lanh tác dụng kép
Đường kính & Hành trình	125 mm  x  1315 mm
Xi lanh tay	1 xi lanh tác dụng kép
Đường kính & hành trình	135 mm  x  1630 mm
Xi lanh gầu	1 xi lanh tác dụng kép
Đường kính & hành trình	120 mm  x 1090 mm
Bôi trơn	Hệ thống bôi trơn trung tâm cho những điểm cần bôi trơn ở xa.
Lực đào của gầu	150 KN
Lực đào của tay	109 KN
DUNG TÍCH CÁC BÌNH CHỨA
Bình nhiên liệu	420 Lít
Hệ thống làm mát	25 Lít
Dầu động cơ	20.5 Lít
Tang quay	5 lít
Thùng dầu thuỷ lực   - Ngang bằng   - Cho hệ thống	- 165 lít - 260 lít
TRỌNG LƯỢNG
Trọng lượng vận hành	19.900 Kg
áp lực đè lên mặt đất	45 Pa ( kgf/cm2)



 ------------
