Bấm vào để xem thông số kỹ thuật của nhà sản xuất



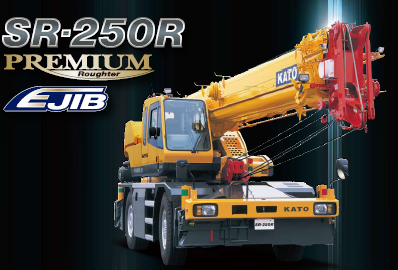

1 -  ĐẶC TÍNH KỸ THUẬT CỦA PHẦN CẨU :

- Tải trọng nâng lớn nhất                  : 25  tấn (tại tầm với 3.5 m)
- Chiều dài cần chính                        : 9,35 m  - 30,5 m (4 đoạn cần)
- Chiều dài cần phụ                           : 8.7 m  - 13.1 m (2 đoạn cần, các góc 5⁰, 25⁰, 45⁰ ,60 ^o)
- Chiều cao nâng tối đa                     : 31,2 m (khi vươn hết cần chính)
                                                            44,8 m (khi vươn thêm cần phụ)
- Vận tốc dây  tời (cáp) :
 Tời chính                                          : 125m/ph (ở tầng cáp thứ 4)
  Tời phụ                                            : 125m/ph (ở tầng cáp thứ 4)
- Vận tốc nâng của móc cẩu
   Của tời chính                                  : 17.8 m/phút (Tại tầng 4 , đường cáp 7)
   Của tời phụ                                     : 125m/phút  (Tại tầng 4, đường cáp 1)

- Góc nâng cần chính                          : 0º - 80^o
- Thời gian nâng hết góc cần chính     : 40 giây (0° - 80°)
- Thời gian ra hết cần chính                : 9,35 m đến 30,5 m : 93 giây
- Tốc độ quay toa                                :  2,9 vòng/ph
- Bán kính quay toa                             : 3.100 mm

• THIẾT BỊ VÀ KẾT CẤU CỦA CẨU :


- Kết cấu cần chính        : Loại hình hộp , 4 đoạn cần điều khiển thuỷ lực , trong đó 3 đoạn
                                         cần chính vận hành đồng thời cùng lúc.
- Kết cấu cần phụ           : 2 đoạn cần  với các góc nghiêng là 5⁰, 25⁰ và 45⁰,60^o.

- Thiết bị ra và thu cần chính : 2 xi lanh thuỷ lực và dây chão cùng hoạt động.

- Thiết bị nâng và hạ góc cần chính : 1 xi lanh thuỷ lực kết hợp van điều khiển bù áp suất

- Hệ thống tời ; Tời chính và phụ : Điều khiển bằng Mô tơ qua bộ giảm tốc hành tinh.
                                                       Được điều khiển độc lập thông qua các cần điều khiển
                                                       Trang bị hệ thống phanh tự động

- Thiết bị tang quay                 : Loại bánh răng hình cầu


• Các chân trống  :  + Loại  : Thuỷ lực , dầm chữ H  ( với xi lanh ở từng bộ phận)

+ Độ ra của chân trống : 6,6 m ; 6 m ; 5m ; 3,8m  và 2,1 m


• Dây cáp tời  : + Tời chính : Đường kính 16 mm ; Chiều dài : 175 m

     + Tời phụ    : Đường kính 16 mm ; Chiều dài : 95 m




• CÁC THIẾT BỊ THUỶ LỰC  :

            - Bơm dầu                     : bơm pít tông kép có thể biến đổi, loại Pit tông và bánh răng

            - Mô tơ thuỷ lực             : + Mô tơ tời     : Loại Pít tông trục
                                                    + Mô tơ quay  : Loại Pít tông trục

            - Van điều khiển             : Loại hoạt động kép với các van kiểm tra và van xả.
            - Xi lanh                          : Loại hoạt động kép
            - Dung tích dầu               : 500 Lit


• CÁC THIẾT BỊ AN TOÀN :

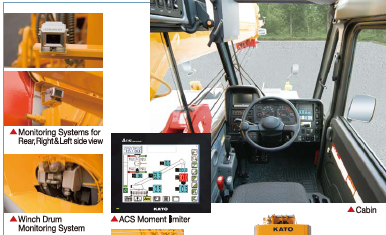

-  Bộ ACS (Hệ thống tự động dừng cẩu với còi báo )
- Hệ thống dừng toa quay tự động, nhận biết tình trạng chân trống
- Thiết bị bảo vệ nâng, hạ cần (chống đổ cần)
- Thiết bị bảo vệ giới hạn nâng móc
- Van hãm tời ,  Phanh tời tự động
- Van an toàn thuỷ lực , Chốt khoá chân trống
- Thiết bị khoá tang quay, Hệ thống dừng cần điều khiển an toàn
- Thiết bị cảnh báo nhiệt độ dầu thuỷ lực
- Thiết bị cảnh báo lọc dầu thuỷ lực hồi.


• CÁC THIẾT BỊ TIÊU CHUẨN :

• Thiết bị làm mát dầu thuỷ lực ; Đèn làm việc ; Thiết bị báo quay tang tời.



• CA BIN ĐIỀU KHIỂN :

• Kết cấu toàn bộ bằng thép hàn, dành cho 1 người.
• Vô lăng có thể điều chỉnh ; Ghế ngồi có thể điều chỉnh ; dây đai an toàn
• 2 cần gạt nước phía trước và hệ thống làm sạch
• Cần gạt nước phía trên, Cái gạt tàn, Cái châm thuốc lá; Thảm sàn.



• THIẾT BỊ LỰA CHỌN :

• Thiết bị sưởi cho ca bin ; Máy lạnh ; Quạt;  Đài AM/FM
• Bình chữa cháy; Gương của tang tời.


2 -  ĐẶC TÍNH KỸ THUẬT THÂN XE  :

            - Vận tốc di chuyển tối đa                : 49 km/giờ
            - Khả năng leo dốc                          : 60%
            - Bán kính quay tối thiều                  : - 4,9 m (dẫn động 4 bánh  )
                                                                       - 8,2 m ( dẫn động 2 bánh)

• ĐỘNG CƠ  :

                        - Model  : Mitsubishi 6M60-TLE3A
                        - Loại               :  Diezel 4 kỳ , 6 xi lanh, Làm mát bằng nước , Phun nhiên liệu trực
                                                   Tiếp với Turbo tăng áp
                        - Dung tích buồng đốt  : 7,545 Lít
                        - Công suất      : 200 KW tại 2600 V/phút
                        - Mô men tối đa : 785 N.m tại 1400 V/phút



• THIẾT BỊ VÀ KẾT CẤU  :

- Hệ thống lái : 4x2 và 4x4
- Mô men chuyển đổi : Động cơ trang bị 3 phần tử 1 giai đoạn (côn khoá)
- Hộp số : Hoàn toàn tự động .
- Số tốc độ xe : 4 tiến và 1 lùi ( với chế độ Mạnh và Nhẹ)
- Trục trước : Kiểu hành tinh, Dạng điều khiển lái
- Trục sau : Kiểu hành tinh, dạng điều khiển lái
- Hệ thống treo : Lò so ; Thiết bị khoá thuỷ lực có giảm chấn.
- Hệ thống phanh :
+ Làm việc : Khí chạy qua các phanh đĩa thuỷ lực cho 4 bánh
                                       (mạch trước và mạch sau độc lập)
+ Phanh dừng  : Có lò so, Điện điều khiển khí qua  phanh tại trục
                                       Trước ; Dạng mở rộng.
+ Phanh phụ : Phanh xả

- Hệ thống lái : Lái trợ lực thuỷ lực hoàn toàn; Lái phía trước và phía sau riêng
                          biệt hoàn toàn (Với hệ thống khoá lái sau tự động)

- Kích cỡ lốp  :   + Lốp trước  : 385 / 95 R25 170E  Road
   + Lốp sau   : 385 / 95 R25 170E  Road

- Dung tích bình nhiên liệu  : 300 lít
- ắc quy : (12V-120AH) x 2


• HỆ THỐNG AN TOÀN :

- Thiết bị lái khẩn cấp
- Hệ thống khoá lái của bánh sau (tự động)
- Hệ thống chống trượt ; Thiết bị cảnh báo dò gỉ dầu phanh
- Khoá phanh làm việc ; Khoá treo ; Còi cảnh báo quá tốc độ động cơ.
- Thiết bị cảnh báo về bộ tản nhiệt
- Thiết bị cảnh báo lọc gió bẩn.


• THIẾT BỊ TIÊU CHUẨN :

- Hệ thống tra dầu trung tâm


• THIẾT BỊ LỰA CHỌN :

- Đèn lùi vàng


• KÍCH THƯỚC TOÀN BỘ XE CẨU :

                        - Tổng chiều dài                       : 11.565 mm
                        - Tổng chiều rộng                     :   2.620 mm
                        - Tổng chiều cao                       :   3.475 mm
                        - Khoảng cách 2 trục                 :   3.650 mm
                        - Khoảng cách vệt xe               + Trước : 2.170 mm
                                                                         + Sau    :  2.170 mm
                        - Số chô ngồi                            : 1 người

                        - Tổng trọng lượng xe cẩu          : 26.495 Kg

------------
